Условие:

Дано: цепь рис 7:

E₂=0.8 В, E₆=0.8 В, E₃=1.8 В,

I_K=0.1 А,

R₁=6 Ом, R₂=5 Ом,

R₃=3 Ом, R₄=4 Ом, R₅=6 Ом.

Определить:

- ток I₆ методами ПЦ.

Решение:

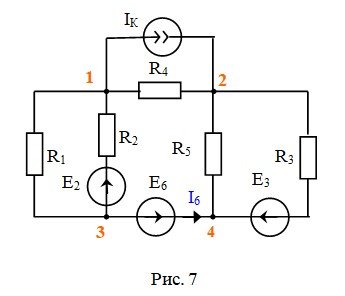

1. Произвольно задаём направления токов ветви I₆. Обозначим узлы (расчётная схема рис. 7):

2. Вынесем ЭДС Е6 за узел 3, в результате во второй ветви ЭДС Е6 и Е2, имеющие одинаковые значения скомпенсируют действие друг друга рис. 8а. Преобразуем источник тока IК в источник ЭДС EК = IК R4. Заменим участки цепи с параллельным соединением ветвей 1, 2 и 3, 5, расположенными между...
