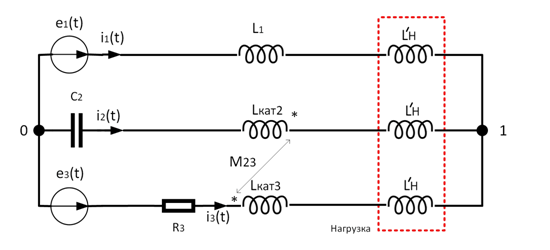

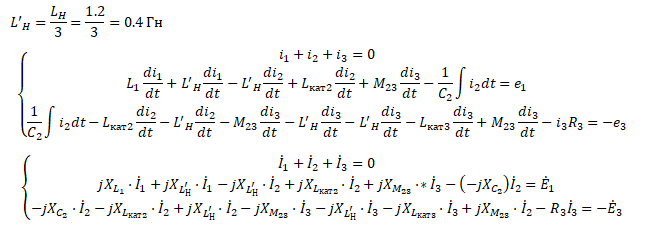

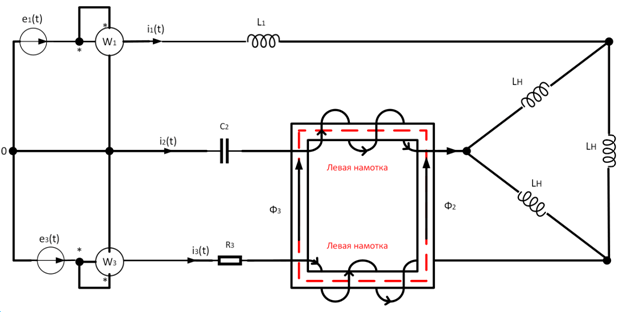

Дано: e_1 (t)=707.11sin⁡(1000t+〖30〗^o )В e_3 (t)=1131.37sin⁡(1000t+0^o )В R3=400 Ом L1=0.6 Гн C2=5мкФ Lкат2=0.8 Гн, намотка катушки 2 левая Lкат3=0.8 Гн, намотка катушки 3 левая M23=0.6 Гн LН=1.2 Гн, соединение треугольником.

Перечертить схему логического элемента ТТЛ. Определить логическое состояние на выходе схемы. Дать пояснение состояния транзисторов (открыт, закрыт) для сигналов на входе.

При помощи вольтметра В7-16 измеряется напряжение U=2,132 В. Известно, что U_k=10 В, t=20 ℃, напряжение сети 220 В. Определить относительную и абсолютную погрешности измерения, записать результат измерения.

В сеть переменного тока частотой последовательно включены резистор R и конденсатор c емкостным сопротивлением XC. Кроме того, известна одна из дополнительных величин (I, P, Q). Начертить схему цепи и определить следующие величины.
