Дано: Ema= 220 В a = -18º = -0,611 рад T = 14·10-3 c Rа = 15 Ом Rb = 10 Ом Rc = 12 Ом La = 0,04 Гн Lb = 0,02 Гн Сc = 250 мкФ Rn = 18 Ом XL0 = 19 Ом Рассчитать цепь при условии, что система не имеет нейтрального провода

«Дано: Ema= 220 В a = -18º = -0,611 рад T = 14·10-3 c Rа = 15 Ом Rb = 10 Ом Rc = 12 Ом La = 0,04 Гн Lb = 0,02 Гн Сc = 250 мкФ Rn = 18 Ом XL0 = 19 Ом Рассчитать цепь при условии, что система не имеет нейтрального провода»
  • Электроника, электротехника, радиотехника

Условие:

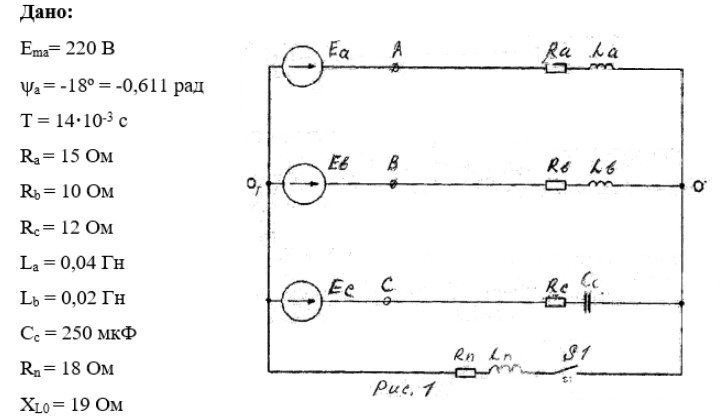

Рассчитать цепь при условии, что система не имеет нейтрального провода (рис. 1, ключ S1 разомкнут)

Решение:

Определение фазных напряжений на нагрузке
а) Напряжение между нулевыми точками генератора и нагрузки, В.

б) Комплексы фазных напряжений на нагрузке.

б) Действующие значения фазных напряжений на нагрузке.
