Условие:
Дано:
R=3 Ом; L=19,1 мГн; С=530 мкФ; f=50 Гц; Uа=20 В.
Определить: U; P; Q; S.
Построить векторную диаграмму.
Решение:

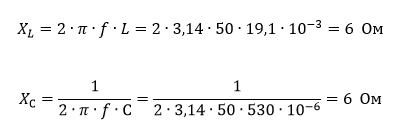

Определим сопротивление реактивных элементов цепи (катушки и конденсатора):
Так как элементы в цепи соединены последовательно, значит по ним протекает одинаковый ток.
Зная напряжение на активном элементе цепи (резисторе), можно определить ток в резисторе, а, следовательно, ток в цепи:
