решение задачи на тему:

Дано: - схема  цепи постоянного тока изображена на рисунке 2.1; - напряжение источника постоянного тока U = 20 В; - сопротивления резисторов:  R1  = 5 Ом, R2  = 3 Ом,  R3  = 2 Ом,   R4 = 4 Ом, R5 = 7Ом. Рассчитать: 1) Токи во всех ветвях схемы

Дата добавления: 02.05.2024

Условие задачи

Дано:

- схема  цепи постоянного тока изображена на рисунке 2.1;

- напряжение источника постоянного тока U = 20 В;

- сопротивления резисторов:  R1  = 5 Ом, R2  = 3 Ом,  R3  = 2 Ом,   R4 = 4 Ом, R5 = 7Ом.

Рассчитать:

1) Токи во всех ветвях схемы (I1, I2, I4, I5).

2) Падение напряжений на каждом из резисторов (U1, U2, U3, U4, U5).

3) Мощность,  развиваемую  источником  энергии  (Рист)  и  мощность рассеиваемую на нагрузке (Рнаг).

4) Составить уравнение баланса мощностей.

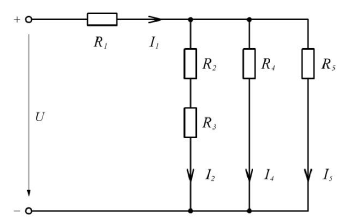

Рисунок 2.1 -  Исходная схема для расчета цепи постоянного тока



Ответ

Данная схема имеет смешанное соединение, задачу решаем методом свертывания.

1. Определяем эквивалентное сопротивление Rэкв цепи:

1.1 Резисторы R2 и R3 соединены последовательно, поэтому общее сопротивление (рисунок 2.2, а)

1.2 Резисторы R23 и R4 и R5 соединены параллельно, поэтому общее сопротивление R2345 этих ветвей (рисунок 2.2, б)
