Условие:

1. Дать характеристику диода Д10А.

2. Выписать из справочника основные параметры.

3. Построить (на миллиметровке) вольт-амперную характеристику (ВАХ) диода для температуры t=25 ˚C для заданного диода Д10А. При построении ВАХ прямые и обратные ветви характеристик расположить в одной системе координат.

4. По вольт-амперной характеристике определить статические сопротивления прямому току (Rпр) при напряжении Uпр на линейном участке ВАХ и сопротивление обратному току (Rобр) при обратном напряжении.

5. Определить дифференциальные сопротивления (rдиф) и крутизну (S) прямой ветви ВАХ для напряжения Uпр.

Решение:

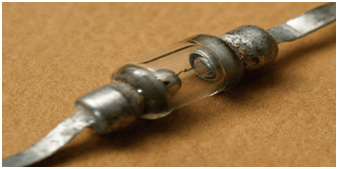

1. Точечные германиевые диоды типа Д10 предназначены для работы в качестве выпрямителей АРУ и в индикаторах (Д10), для преобразования, широкополосных ограничения и детектирования (Д10А, Д10Б) переменного напряжения на частотах до 150 МГц. Старые выпуски: Оформлены в металлостеклянном корпусе с гибкими выводами. Маркируются цветной точкой у положительного вывода: Д10 - зеленая метка; Д10А - желтая метка; Д10Б - красная метка. Масса диода не более 1,3 г. Поздние выпуски: Выпускаются в стеклянном корпусе с гибкими выводами. Маркируются двумя точками со стороны положительного вывода Д10А черной и...
