Условие:
Для цепи постоянного тока, изображенной на рис. 1, заданы электрические величины в таблице 1. Индексы тока, напряжения, сопротивления и мощности совпадают. Напряжение на зажимах источника ЭДС – U.
Определить все неизвестные токи, сопротивления, напряжения участков и цепи в целом. Составить баланс мощностей.
Таблица 1
Решение:

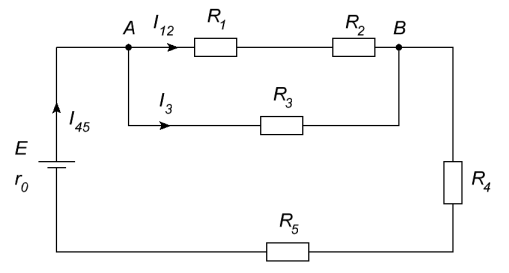

На заданной схеме обозначаем токи и задаем их направления в ветвях.
Так как сопротивления R1 и R2 а также R4 и R5 включены последовательно, то через них протекают одинаковые токи, I12 и I45 соответственно.
По заданному значению тока I3 определяем напряжение на участке AB:
Рассчитываем ток
