Условие задачи
Для цепи постоянного тока со смешанным соединением резисторов определить:
1) эквивалентное сопротивление цепи относительно зажимов АВ;
2) ток в каждом резисторе;
3) напряжение в каждом резисторе;
4) мощность, потребляемую всей цепью;
5) расход электрической энергии цепью за 8 часов работы;

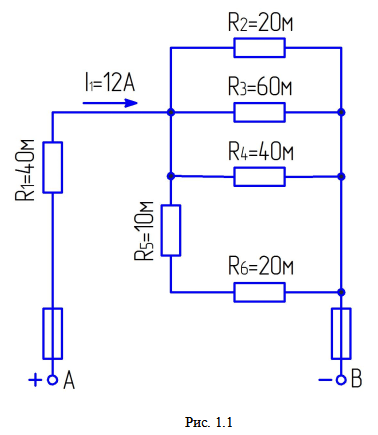

Исходная схема:
Ответ
1). Для определения сопротивления цепи относительно зажимов АВ, преобразуем схему
заменив последовательно и паралельно соединенные сопротивления эквивалентными.

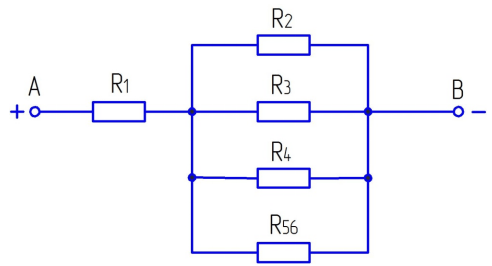

Рис. 1.2
