Условие задачи
Для цепи постоянного тока, заданной в виде графа на рисунке 1, составить электрическую схему, включив в схему все заданные вариантов элементы; обозначить положительное направление токов. Для полученной цепи необходимо:
1. По заданному графу составить подробную электрическую схему анализируемой цепи. На схеме произвольно указать положительные направления токов в ветвях и обозначить их, пронумеровать узлы, и последний (четвертый) принять в качестве «базового».
2. Определить токи всех ветвей, используя метод узловых напряжений.
3. Определить ток первой ветви I1, используя метод эквивалентного генератора. Номер графа схемы и параметры элементов схем даны в таблице 1.
Примечание: источник тока I0 включите параллельно резистору в соответствующей ветви.
Рисунок 1. Заданный граф.

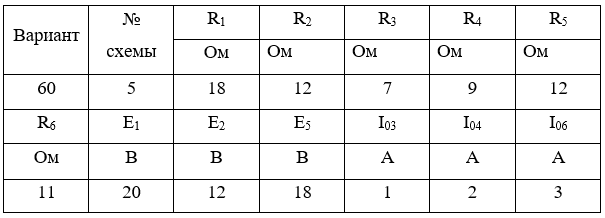

Таблица 1. Исходные данные.
Ответ
1. Электрические схемы составляются в соответствии с системой ЕСКД ГОСТ 2.702-2011 (Правила выполнения электрических схем) и ГОСТ 2.721-74 (Обозначения условные графические в схемах. Обозначения общего применения). Схему начертили в программе Компас График 14 при помощи библиотеки УГО для электрических схем.
По заданному графу составляем электрическую схему, задавая произвольно направления токов, источников ЭДС и токов (рис.2).
