Условие:

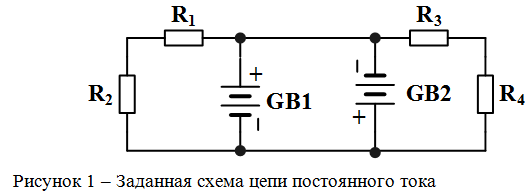

Для цепи, принципиальная электрическая схема которой изображена на рис. 1 заданы параметры элементов в табл. 1.
Таблица 1 – Заданные параметры элементов цепи
Требуется определить токи во всех ветвях методом контурных токов.
Решение:

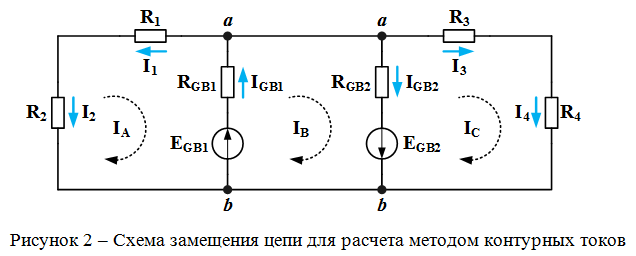

1. Составляем схему замещения цепи, как показано на рис. 2.
2. Определяем топологические параметры цепи.
Количество независимых узлов в цепи:
Количество ветвей:
