Для цепи рис. двенадцать а заданы параметры: Определить токи методом узловых потенциалов, применив развязку магнитных связей; Построить топографическую диаграмму, совмещённую с векторными диаграммами напряжений и токов.

«Для цепи рис. двенадцать а заданы параметры: Определить токи методом узловых потенциалов, применив развязку магнитных связей; Построить топографическую диаграмму, совмещённую с векторными диаграммами напряжений и токов.»
  • Электроника, электротехника, радиотехника

Условие:

Для цепи рис. 12а заданы параметры:

e1(t) = 220 √2 sin (2 π f t) B;   e2(t) = 220 √2 sin (2 π f t − 120º) B;

e3(t) = 220 √2 sin (2 π f t + 120º) B; f = 50 Гц.

R1 = 50 Ом;           C3 = 100 мкФ;

L1 = 0.2 Гн;           L2 = 0.15 Гн;      L3 = 0.3 Гн;        М = 0.1 Гн;

Определить токи i1(t), i2(t), i3(t), методом узловых потенциалов, применив развязку магнитных связей;

Построить топографическую диаграмму, совмещённую с векторными диаграммами напряжений и токов.

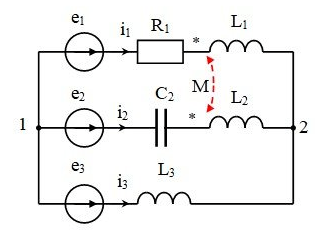

                        Рис. 12а

Решение:

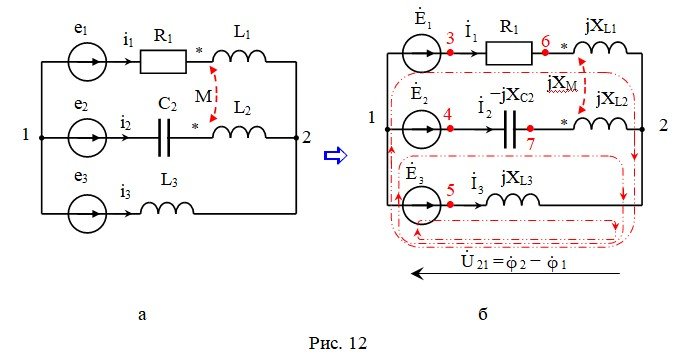

1. Определение параметров и построение схемы замещения цепи в комплексной форме (рис. 12б).
