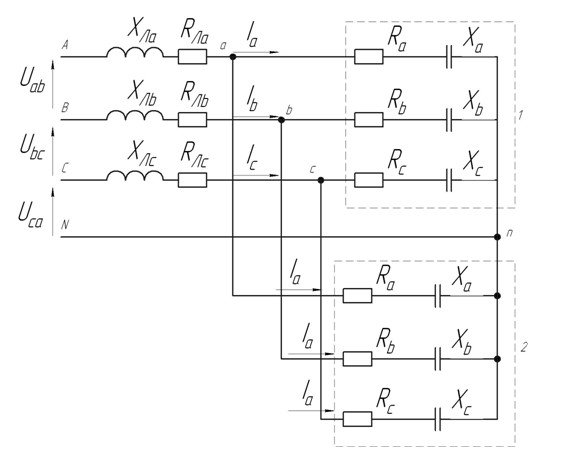

Для цепи с линейным напряжением либо линейным током симметричного источника требуется: 1. Изобразить подробную схему цепи с представлением всех элементов (резисторов, катушек, конденсаторов) и способа соединения фаз электроприемников

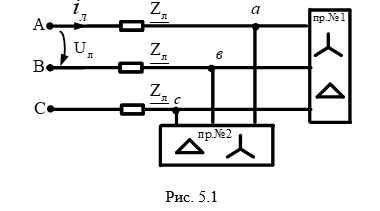

Для цепи (рисунок 5.1) с линейным напряжением либо линейным током симметричного источника, сопротивлением фаз приемника   а приемника (таблица 5.1) и сопротивлением линейных проводов   требуется:

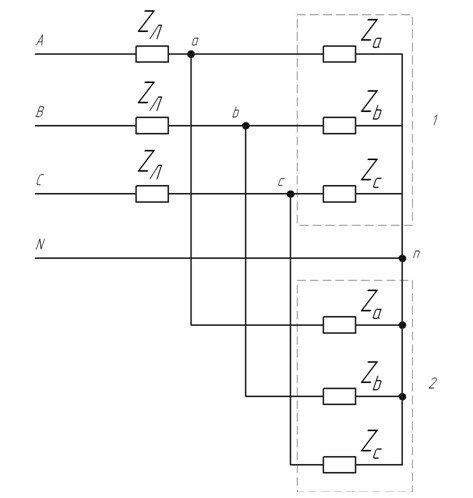

1. Изобразить подробную схему цепи с представлением всех элементов (резисторов, катушек, конденсаторов) и способа соединения фаз электроприемников треугольником или звездой Y , указав условно-положительные направления токов и напряжений.

2. Найти токи, напряжения, мощности всех элементов цепи. Расчет провести для одной из фаз, предварительно выполнив эквивалентные преобразования цепи. Соответствующие величины для остальных фаз получить, используя поворачивающие множители.

3. Проверить правильность расчета по законам Кирхгофа для двух контуров и двух узловых точек исходной цепи; проверить баланс мощности исходной цепи.

4. Построить топографическую векторную диаграмму напряжений, отметив потенциалы точек и совмещенную с ней векторную диаграмму токов исходной цепи.

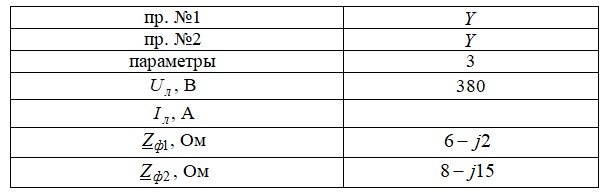

Таблица 5.1
