Для цепи, имеющей два источника ЭДС и один источник тока, рассчитать все токи методом контурных токов или узловых потенциалов.
«Для цепи, имеющей два источника ЭДС и один источник тока, рассчитать все токи методом контурных токов или узловых потенциалов.»
- Электроника, электротехника, радиотехника

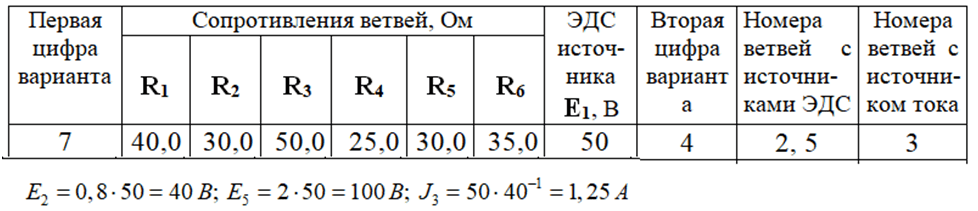

Условие:
1. Для цепи, имеющей два источника ЭДС и один источник тока, рассчитать все токи методом контурных токов или узловых потенциалов.
2.Составить баланс мощности и убедиться в правильности полученных результатов.
3.Для контура, содержащего два источника ЭДС и не менее трех сопротивлений, рассчитать и построить на графике потенциальную диаграмму.
4.Определить ток любой ветви методом эквивалентного генератора (результат должен совпадать с результатом, полученным в п. 1).
Решение:
1. Расчет токов

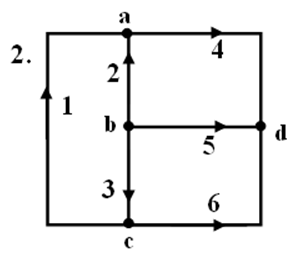

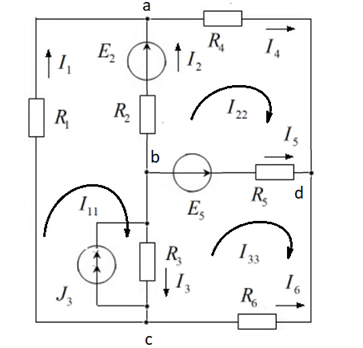

Cоставляем схему.Выберем и обозначим направления контурных токов
Составим уравнения по методу контурных токов:
