Условие задачи

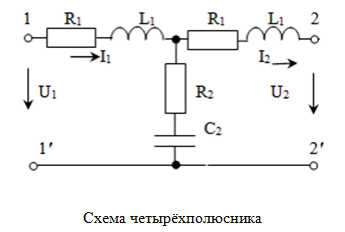

Для четырехполюсника, соответствующего номеру варианта, выполнить следующее:
1. Определить сопротивление холостого хода и короткого замыкания
2. По найденным сопротивлениям определить коэффициенты четырехполюсника в форме А (А, B, С, D). Проверить соотношение между ними (AD-BC=1).
3. Определить напряжение U2, токи I1 и I2, мощности P1 и P2, КПД η четырехполюсника при значениях напряжения U1 и активном сопротивлении нагрузки RH, подключенном к выходным зажимам.
4.Определить характеристическое сопротивление ZC и коэффициент передачи γ.
Дано :
Ответ

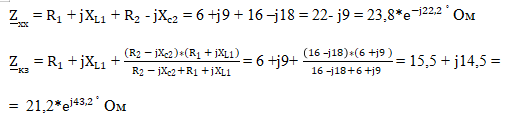

Сопротивления холостого хода и короткого замыкания

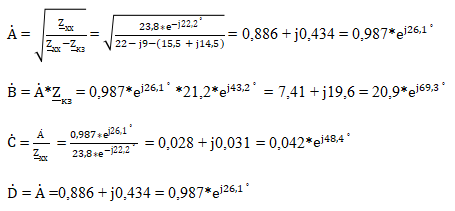

Коэффициенты четырехполюсника
Проверить соотношение (AD-BC=1).
