Условие задачи

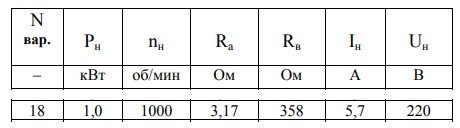

Для двигателя постоянного тока параллельного возбуждения по данным таблицы 2.1 определить вращающий момент двигателя в номинальном режиме Мн, частоту вращения якоря двигателя в режиме идеального холостого хода, подводимую мощность и коэффициент полезного действия.
Рассчитать пусковой резистор по следующим условиям: нагрузочный момент Мс при пуске постоянный и равен 0,8Мн, пуск нормальный (число пусковых секций определить из расчета). Расчет провести графическим или аналитическим методом. Рассчитать сопротивление резистора динамического торможения, исходя из того, что пик тока якоря при торможении равен 2Iн. Рассчитать резистор противовключения по условию, чтобы пик момента при противоключении Мт= 2Мн.
Ответ
Электрическая схема включения двигателя постоянного тока представлена на рисунке 1:
1. Определяем вращающий момент двигателя в номинальном режиме:
где Pэмн-номинальная электромагнитная мощность:
