Для электрической цепи, изображенной на рисунке один, определить: Токи в ветвях методом преобразований (схему упрощают путем замены участков с параллельным или последовательным соединением эквивалентными элементам).
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, изображенной на рисунке 1, определить:
1. Токи в ветвях методом преобразований (схему упрощают путем замены участков с параллельным или последовательным соединением эквивалентными элементам).
2. Мощность, развиваемую источником энергии и мощность потребителей. Проверить баланс мощностей.
3. Составить уравнения по первому закону Кирхгофа для узлов схемы. Составить уравнение по второму закону Кирхгофа для любого замкнутого контура, включающего ЭДС Е.
Таблица 1 – Исходные данные

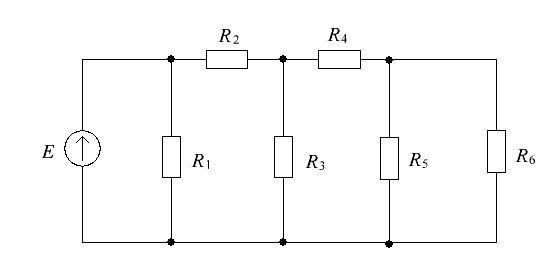

Рисунок 1 – Схема электрической цепи
Решение:
1. Обозначим на схеме условно-положительные направления токов в ветвях (см. рис. 2).

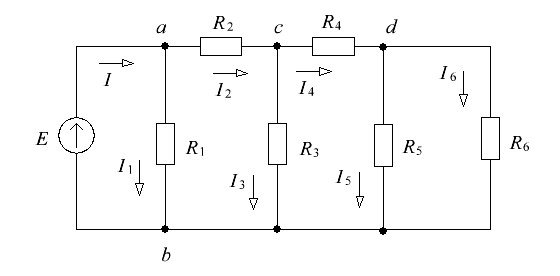

Рисунок 2 Расчетная схема электрической цепи
2. Методом преобразований приведем схему к одному эквивалентному (входному) сопротивлению, подключенному к зажимам источника.
Сопротивления R5 и R6 соединены параллельно, поэтому их общее сопротивление:
