Условие задачи

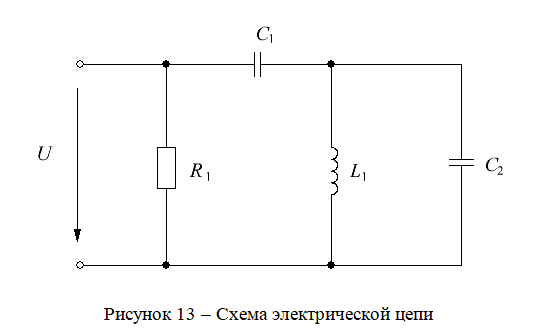

Для электрической цепи, изображенной на рисунке 13, выполнить следующее:
1. Вычислить токи в ветвях цепи символическим методом.
2. Составить баланс мощностей для проверки правильности решения.
3. Построить треугольник токов (для одного узла), напряжений и мощностей (одного из элементов).
4. Построить осциллограммы мгновенных токов на одном из узлов, мгновенных напряжений (для одного из контуров), а также тока, напряжения и мощности на одном из элементов.
Частоту источника питания принять равной 50 Гц.
Исходные данные приведены в таблице 3.
Таблица 3 – Исходные данные
Ответ

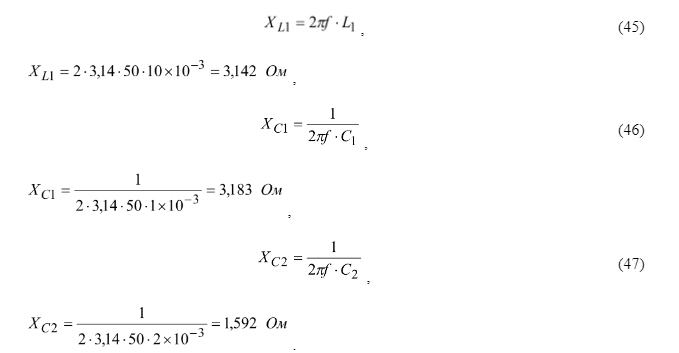

1. Определим сопротивления реактивных элементов:

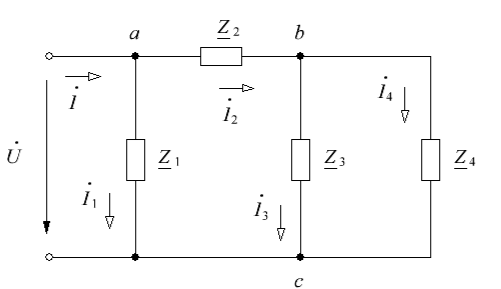

2. Изобразим схему замещения электрической цепи (см. рис. 14).
Рисунок 14 Схема замещения электрической цепи
3. Определим параметры схемы замещения и вып...
