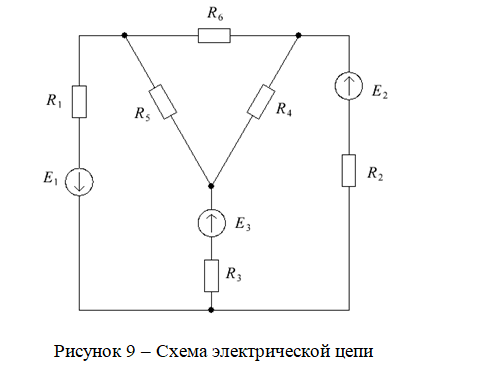

Для электрической цепи, изображенной на рисунке 9, выполнить следующее:
1. Вычислить токи в ветвях цепи.
2. Составить баланс мощностей для проверки правильности решения.
3. Построить потенциальную диаграмму для любого замкнутого контура цепи.
Исходные данные приведены в таблице 2.
Таблица 2 – Исходные данные

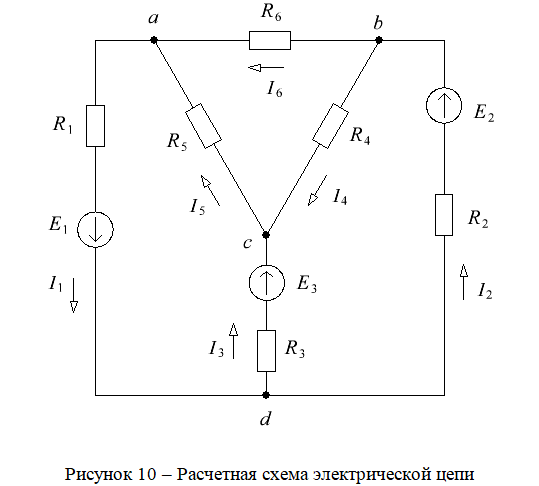

1. Составим расчетную схему электрической цепи, выбрав условно-положительные направления токов в ветвях и обозначив узлы цепи (см. рис. 10).
2. Схема электрической цепи, изображенная на рисунке 10, содержит 4 узла, 6 ветвей с шестью неизвестными токами и 3 независимых контура. Для определения токов в ветвях цепи воспользуемся методом узловых потенциалов.
Принимаем потенциал узла d равным нулю:
