Условие задачи
Для электрической цепи по заданным сопротивлениям и ЭДС выполнить следующее:
1. Начертить расчетную схему в соответствии с данными.
2. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.
3. Найти токи, пользуясь методом узлового напряжения.
4. Составить баланс мощностей для заданной схемы и определить режимы работы источников ЭДС.

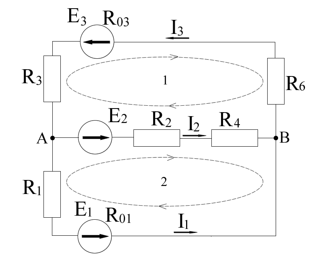

Рис.1.1. Заданная схема
Исходные данные: Е1=55 В, Е2=18 В, Е3=4 В, R01=0,8 Ом, R03=0,8 Ом, R1=8 Ом, R2=4 Ом, R3=3 Ом, R4=2 Ом, R5=∞ Ом, R6=4 Ом.
Ответ
Составляем расчетную схему с учетом того, что R5= Ом. Т.е. в расчетной схеме элемент R5 отсутствует (разрыв).
Рис.1.2. Схема с учетом заданных элементов
Перерисуем схему к удобному для расчета виду
Рис...
