Для электрической цепи постоянного тока напряжением U=125 В (рисунок 1), найти выражения для мгновенных значений падения напряжения на конденсаторе и тока, протекающего через индуктивность.
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи постоянного тока напряжением U=125 В (рисунок 1), найти выражения для мгновенных значений падения напряжения на конденсаторе и тока, протекающего через индуктивность, для трех случаев:

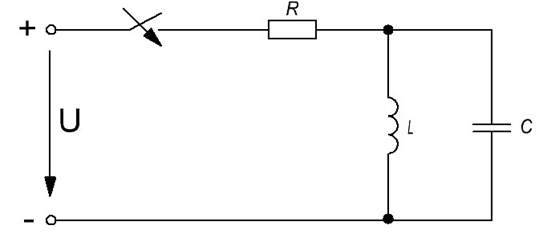

Рисунок 1 –Цепь постоянного тока с двумя накопителями энергии
Построить графики зависимости падения напряжения на конденсаторе и тока, протекающего через индуктивность, от времени
Решение:
1. Расчёт электрической цепи до коммутации, т.е. при t=0:
До коммутации ключ был разомкнут. Конденсатор C представляет собой разрыв цепи, а катушка индуктивности L короткое замыкание (при постоянном напряжении).
На рисунке 2 представлена расчётная схема электрической цепи до коммутации.

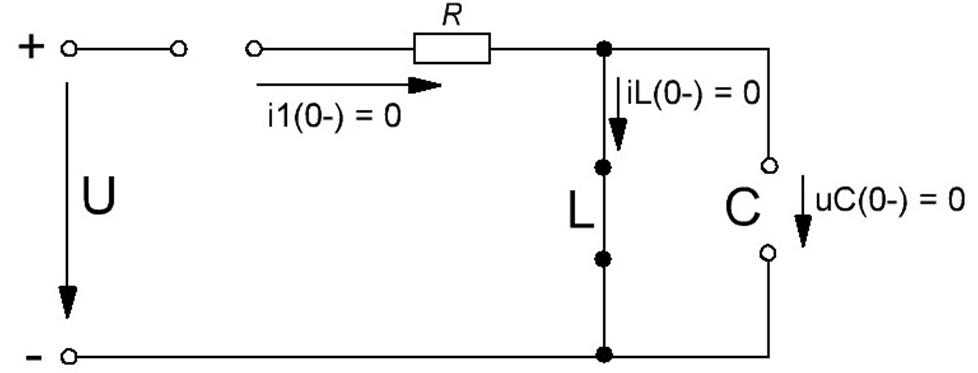

Рисунок 2 Схема электрической цепи до коммутации
Из рисунка 2 видно, что
