Для электрической цепи постоянного тока (рис 2) определить общий ток I, токи I1, I2, I3, I4 в ветвях резисторов и ток I23 в перемычке 2-3 цепи при разомкнутом и замкнутом выключателе В, а также напряжение U23 между узлами 2и3 при разомкнутом выключателе.

«Для электрической цепи постоянного тока (рис 2) определить общий ток I, токи I1, I2, I3, I4 в ветвях резисторов и ток I23 в перемычке 2-3 цепи при разомкнутом и замкнутом выключателе В, а также напряжение U23 между узлами 2и3 при разомкнутом выключателе.»
  • Электроника, электротехника, радиотехника

Условие:

Для электрической цепи постоянного тока (рис 2) определить общий ток I, токи I1, I2, I3, I4 в ветвях резисторов и ток I23 в перемычке 2-3 цепи при разомкнутом и замкнутом выключателе В, а также напряжение U23 между узлами 2 и 3 при разомкнутом выключателе.

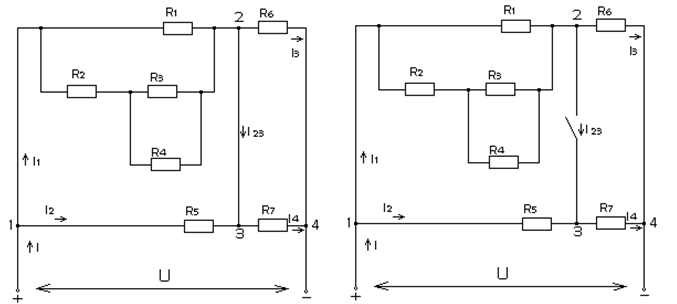

Рисунок 2

Исходные данные:

U=220 В; R1=R2=R3=R4=R7=20 Ом; R6=10 Ом.

Решение:

Дано:

U=220 В; R1=R2=R3=R4=R7=20 Ом; R6=10 Ом.

Найти:

I, I1, I2, I3, I4, I23, U23.

1) Расчёт схемы при замкнутом выключателе. Сопротивление участка 1-2 схемы:

R34=(R3*R4)/(R3+R4)=(20*20)/(20+20)=10 Ом; R234=R2+R34=20+10=30 Ом;

R1234=(R1*R234)/(R1+R234)=(20*30)/(20+30)=12 Ом.

Сопротивление левой части схемы:

Rлев=(R5*R1234)/(R5+R1234)=(5*12)/(5+12)=3,53 Ом.

Сопротивление правой части схемы:
