Для электрической цепи постоянного тока (рис. 6) определить ток в неразветвленной части ветви, токи в ветвях, падение напряжения на участках цепи, мощность, потребляемую цепью. Сопротивление цепи
«Для электрической цепи постоянного тока (рис. 6) определить ток в неразветвленной части ветви, токи в ветвях, падение напряжения на участках цепи, мощность, потребляемую цепью. Сопротивление цепи»
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи постоянного тока (рис. 6) определить ток в неразветвленной части ветви, токи в ветвях, падение напряжения на участках цепи, мощность, потребляемую цепью. Сопротивление цепи
R1 = 12 Ом; R2 = 12 Ом; R3 = 12 Ом; R4 = 8 Ом; R5 =14 Ом; R6 = 6 Ом; R7 =3 Ом; I7 = 3 А.
Как изменятся I4, I6, I7, U1-3 , U6 при уменьшении сопротивления R7?

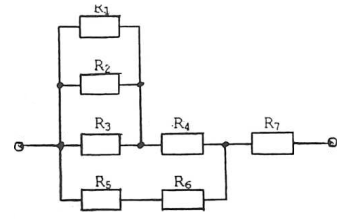

рисунок 6
Решение:

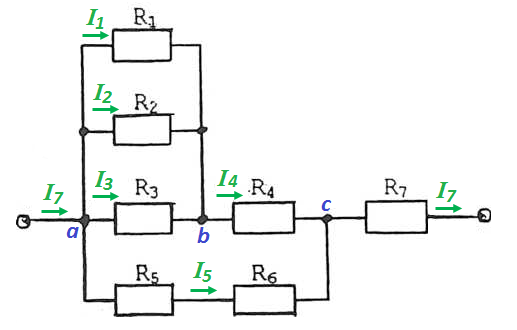

Ток в неразветвленной части ветви равен току в резисторе R7 : I7 = 3 A.

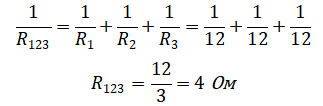

Чтобы рассчитать все токи и напряжения в цепи, определим общее (эквивалентное) сопротивление:
