Условие задачи

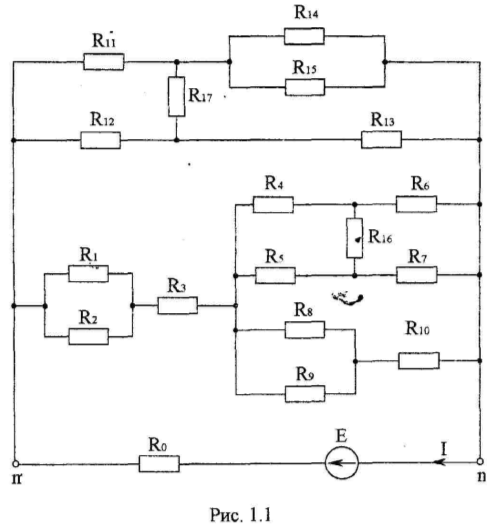

Для электрической цепи (рис.1.1) с заданными параметрами определить эквивалентное (входное) сопротивление относительно зажимов источника питания и ток в ветви истояника питания.
ПРИМЕЧАНИЯ:
1. Если R=0, сопротивление закорочено (резистор убрать).
2. Если R=∞, в цепи разрыв, I=0 (ветвь из схемы убрать).
Дано:
Е=100 В; R0=0,2 Oм; R1=3 Oм; R2=5 Oм; R3=4 Oм; R4=2 Oм; R5= ∞; R6= ∞; R7=6 Oм; R8=7 Oм; R9=0 Oм; R10=8 Oм; R11=8 Oм; R12=3 Oм; R13= ∞; R14=4 Oм; R15=4 Oм; R16=5 Oм; R17=6 Oм.
Ответ
Преобразуем схему рис.1.1 согласно заданных значений сопротивлений рис.1.
