Условие задачи

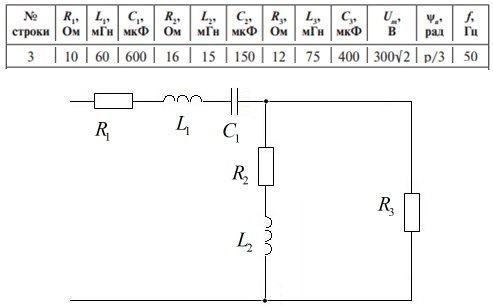

Для электрической цепи, соответствующей номеру варианта, выполнить следующее: заданы параметры цепи и напряжение на входе цепи
u = Um sin(wt + y).
Требуется:
- Определить токи и напряжения на всех участках цепи символическим способом.
- Записать выражения для мгновенных значений всех токов и напряжений.
- Сделать проверку правильности решения по законам Кирхгофа.
- Составить баланс активных и реактивных мощностей.
- Построить волновые диаграммы напряжения, тока и мощности на входе цепи.
- Построить векторную диаграмму токов и напряжений.
Ответ
1. Определение токов и напряжений.
Расчет сопротивлений реактивных элементов на заданной частоте
Реактивные сопротивления элементов:

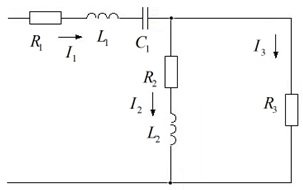

Обозначим направления токов в ветвях
...
Потяни
