Условие:
Для электрической цепи, схема которой изображена на рис. 1.1, определить эквивалентное (входное) сопротивление относительно зажимов источника питания и ток в ветви источника питания.

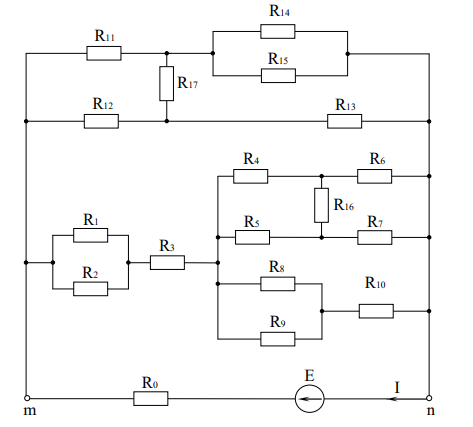

Рис. 1.1
Решение:

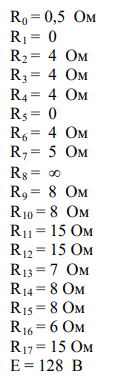

Заданы параметры электрической цепи (рис. 1.1), в соответствии с которыми показываем электрическую рабочую схему (рис. 1.2):

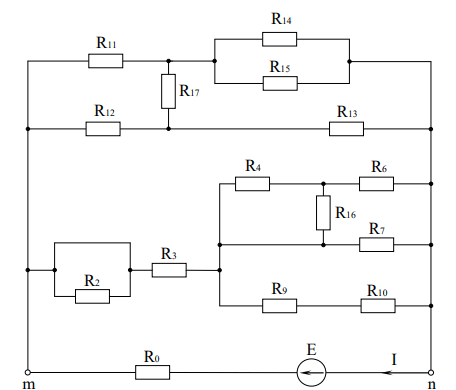

Рис. 1.2
Для определения Rэкв данную цепь разбиваем на участки. В каждом участке, заменив последовательно и параллельно соединенные резисторы эквивалентными сопротивлениями, упрощаем схему.
