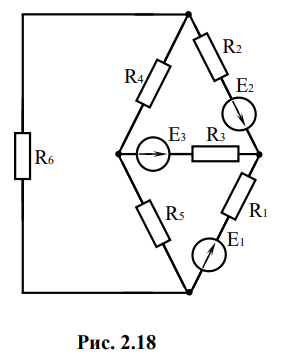

Для электрической цепи, схема которой изображена на рис. 2.18, выполнить следующее:

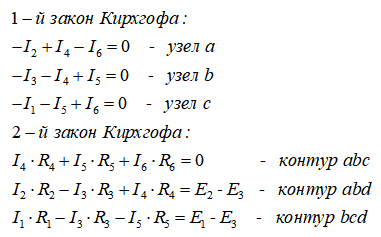

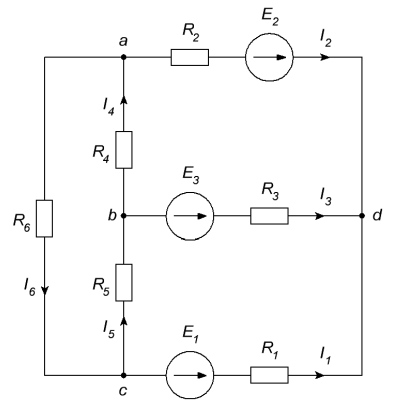

1. Составить систему уравнений для расчета токов во всех ветвях схемы методом законов Кирхгофа, не решая её.

2. Упростить схему, преобразовав её в эквивалентную схему с двумя узлами путем замены пассивного «треугольника» сопротивлений в эквивалентную «звезду».

3. Определить токи в упрощенной схеме методом узлового напряжения.

4. Возвратиться к исходной схеме и из уравнений, составленных по законам Кирхгофа определить остальные токи.

5. Проверить баланс мощностей.
