Условие задачи
Для электрической цепи, схема которой изображена на рис. 3.32, по заданным в табл. 3.1 параметрам определить:
1) токи во всех ветвях цепи и напряжения на отдельных участках;
2) составить баланс активной и реактивной мощности;
3) построить в масштабе на комплексной плоскости векторную диаграмму токов и топографическую диаграмму напряжений по внешнему контуру;
4) определить показание вольтметра и активную мощность, измеряемую ваттметром.
Таблица 3.1 – Исходные данные
Ответ

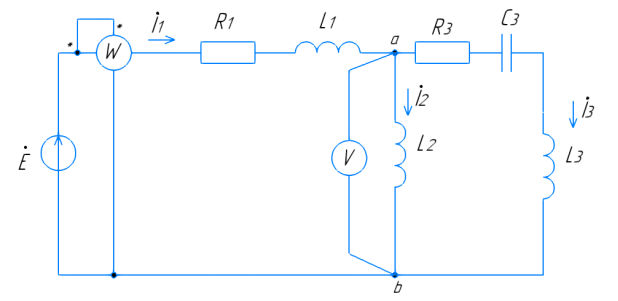

1. Обозначим на исходной схеме направление токов (рис. 5).
Рис. 5. Расчетная схема
2. Определим модули индуктивных и емкостных сопротивлений.
3. Комплексные сопротивления ветвей и участков цепи равны:
