Условие:

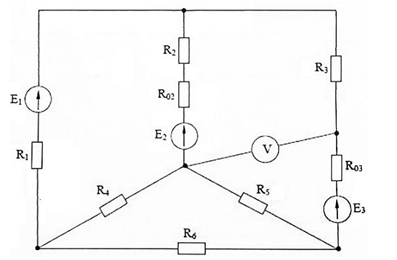

Для электрической цепи, схема которой изображена на рис.1., по заданным в таблице сопротивлениям и ЭДС выполнить следующее:

1. Составить систему уравнений для определения токов путем непосредственного применения законов Кирхгофа.

2. Найти токи ветвей методом контурных токов.

3. Проверить правильность решения, применив метод узлового напряжения. Предварительно упростить схему, заменив треугольник сопротивлений R₄- R₅-R₆ эквивалентной звездой сопротивлений и показать на ней токи.
4.Определить показание вольтметра и составить баланс мощностей для заданной схемы.

Дано:

Решение:

Перечертим схему цепи

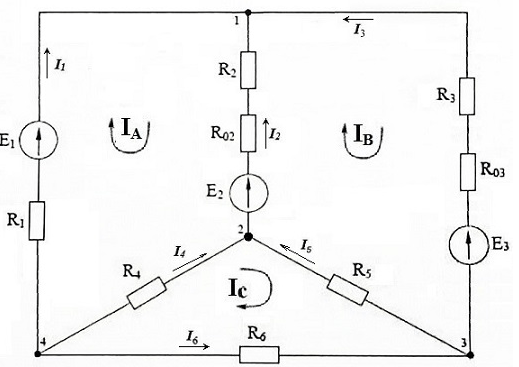

Рис.2. Расчетная схема цепи

Составляем в общем виде систему уравнений для расчета токов во всех ветвях цепи на основании законов Кирхгофа. Для решения задачи методом непосредственного применения законов Кирхгофа необходимо составить столько уравнений, сколько ветвей с неизвестными токами. Число уравнений, составляемых по первому закону Кирхгофа, меньше числа узлов на единицу, о...
