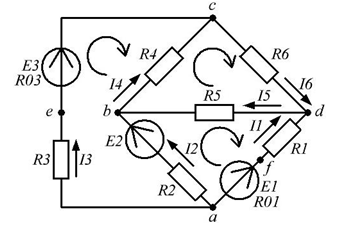

Для электрической цепи, схема которой изображена на рисунке 1, по заданным значениям сопротивлений и ЭДС выполнить следующее:

1) Составить систему уравнений для расчёта неизвестных токов, используя законы Кирхгофа;

2) Рассчитать токи ветвей методом контурных токов;

3) Методом 2-ух узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R4,R5,R6 в эквивалентную звезду;

4) Определить показания вольтметра;

5) Рассчитать баланс мощности.

Исходные данные:

Е1=4 В, Е2=9 В, Е3=18 В

R01=0,8 Ом, R03=0,7 Ом

R1=2,7 Ом, R2=10 Ом, R3=4 Ом

R4=8 Ом, R5=10 Ом, R6=2 Ом

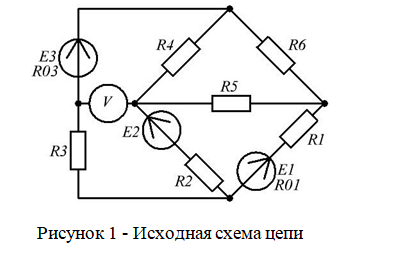

                                    Рисунок 1 - Исходная схема цепи
