Для электрической цепи, схема которой изображена на рисунке 1, по заданным значениям сопротивлений и ЭДС выполнить следующее: 1) Составить систему уравнений для расчёта неизвестных токов, используя законы Кирхгофа;

Для электрической цепи, схема которой изображена на рисунке 1, по заданным значениям сопротивлений и ЭДС выполнить следующее:

1) Составить систему уравнений для расчёта неизвестных токов, используя законы Кирхгофа;

2) Рассчитать токи ветвей методом контурных токов;

3) Методом 2-ух узлов рассчитать токи эквивалентной схемы, полученной после преобразования треугольника сопротивлений R₄, R₅, R₆ в эквивалентную звезду;

4) Определить показания вольтметра;

5) Рассчитать баланс мощности.

Исходные данные:

Е₁=5 В, Е₂=16 В, Е₃=30 В

R₀₁=0,4 Ом, R₀₃=0,7 Ом

R₁=6 Ом, R₂=4 Ом, R₃=3 Ом

R₄=2 Ом, R₅=5 Ом, R₆=3 Ом

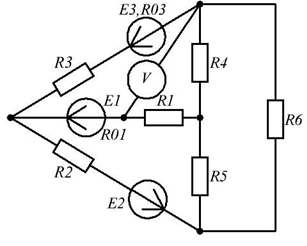

 Рисунок 1
