Условие:

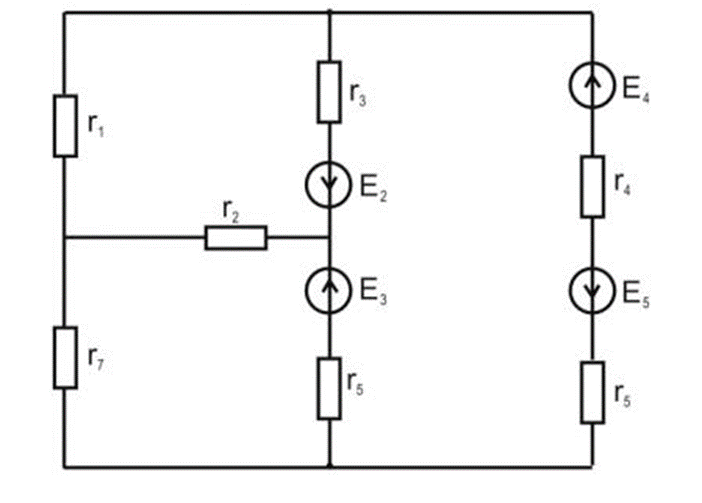

Для электрической цепи, схема которой приведена на рис. 4, составить системы уравнений по первому и второму законам Кирхгофа.
Рис. 4
Решение:
В цепи имеются четыре узла, три из которых можно считать независимыми. Выберем направление токов в цепи, как показано на рисунке 5.
Составим уравнения по первому закону Кирхгофа для узлов 1, 2 и 3. При этом токи, направленные к узлу, считают отрицательными, а токи, направленные от узла, - положительными.
