Условие:

Для электрической цепи выполнить следующее:

1. Составить уравнения по методу законов Кирхгофа и методом токов связей.

2. Определить эквивалентные напряжения на индуктивных катушках.

3. Построить векторную диаграмму токов и  напряжений для заданного контура

4. Составить баланс мощностей

Рис. 1. Схема задания

Исходные данные

E1 = 20 B ; ψ1= 10  ̊ ; E3 = 16 B ; ψ3= 140  ̊ ;

R1 = R2 = R3 = 3 Ома

L1 = L2 = 0,1 мГн  ; L3 = 0,05 мГн

M12 = 0,067 мГн  ; M13 = M23 = 0,03 мГн

C= 20 мкФ

f = 5 кГц

Решение:

Дано:

E1 = 20 B ; 1= 10 ̊ ; E3 = 16 B ; 3= 140 ̊ ;

R1 = R2 = R3 = 3 Ома

L1 = L2 = 0,1 мГн ; L3 = 0,05 мГн

M12 = 0,067 мГн ; M13 = M23 = 0,03 мГн

C= 20 мкФ

f = 5 кГц

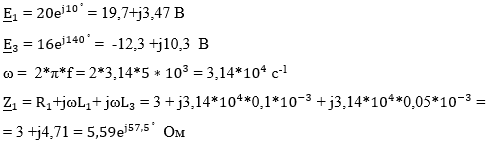

Записываем исходные данные и параметры схемы в комплексной форме
