Для электрической схемы, изображенной на рисунке 1, выполнить следующее: рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение

«Для электрической схемы, изображенной на рисунке 1, выполнить следующее: рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение»
  • Электроника, электротехника, радиотехника

Условие:

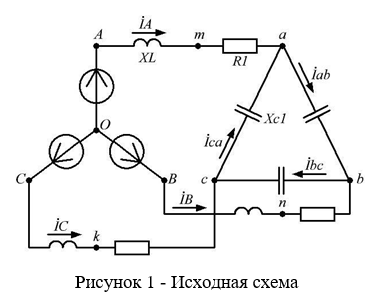

Для электрической схемы, изображенной на рисунке 1, выполнить следующее: рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное значение напряжения между заданными точками и подсчитать активную мощность трехфазной системы.

Исходные данные:

ЕА = 20 В, Т = 0,01 с

R1 = 4,33 Ом

L = 11,94 мГн, С1 = 53 мкФ

Определить Uab

Решение:

1. Реактивные сопротивления цепи:

XL = 2 * * L/Т = 2 * 3,14 * 11,94 * 10 3/0,01 = 7,5 Ом

XC1 = Т/(2 * * C1) = 0,01/(2 * 3,14 * 53 * 10 6) = 30 Ом

2. Полное сопротивление фазы нагрузки:

Z = jXC1 = j30 = 30 * ej90 Ом

3. Преобразуем схему соединения нагрузки треугольником в схему соединения звездой(рисунок 2)

4. Полное сопротивление фазы нагрузки, включенной звездой:

Z = Z/3 = 30 * ej90/3 = 10 * ej90 = j10 Ом
