Условие задачи

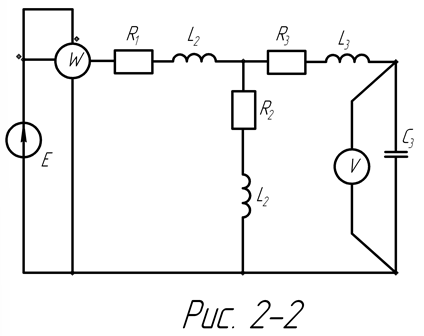

Для электрической схемы, изображённой на рисунке 2-1-2-10, по заданным в таблице 2 параметрам и э.д.с. источника, определить токи во всех ветвях цепи и напряжения на отдельных элементах используя символический метод расчёта.
Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений.
Определить показания вольтметра и активную мощность показываемую ваттметром.
Ответ
1. Реактивные сопротивления ветвей.
2. Комплексные сопротивления ветвей:
3. Комплексное сопротивление разветвленного участка цепи:
