Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 1-1 - 1-20, выполнить следующее: Составить на основании законов Кирхгофа

«Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 1-1 - 1-20, выполнить следующее: Составить на основании законов Кирхгофа»
  • Электроника, электротехника, радиотехника

Условие:

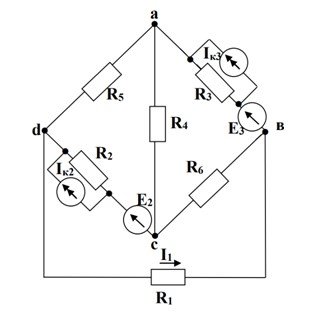

Для электрической схемы, соответствующей номеру варианта и изображенной на рис. 1-1 - 1-20, выполнить следующее:

Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.

Определить токи во всех ветвях схемы методом контурных токов.

Определить токи во всех ветвях схемы методом узловых потенциалов.

Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.

Составить баланс мощности в исходной схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).



Решение:

Дано:

R1=6 Ом;
R2=5 Ом;
R3=8 Ом;
R4=14 Ом;
R5=7 Ом;
R6=8 Ом;
E2=20 В;
E3=14 В;
Iк2=0 А
Iк3=1 А

Источник тока Iк2 равен нулю. Исключаем его из схемы. Преобразуем тока Iк3 в эквивалентный источник ЭДС. Полученный источник будет соединен последовательно с источником ЭДС E3.

Выполняем преобразование:

E3'=Iк3 R3+E3=1∙8+14=22 В

Схема после преобразования:
