Для электрической схемы, изображенной на рисунке ниже, выполнить следующее: Составить на основании законов Кирхгофа систему уравнений

Дата добавления: 08.07.2024

Условие задачи

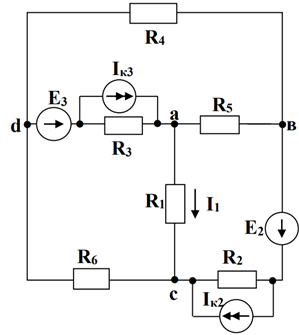

Для электрической схемы, изображенной на рисунке ниже, выполнить следующее:

Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.

Определить токи во всех ветвях схемы методом контурных токов.

Определить токи во всех ветвях схемы методом узловых потенциалов.

Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить между собой.

Составить баланс мощности в исходной схеме, вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).

R1 = 6 Ом;

R2 = 19,5 Ом;

R3 = 13,5 Ом;

R4 = 15 Ом;

R5 = 7,5 Ом;

R6 = 9 Ом;

Е2 = 16,2 В;

Е3 = 15 В;

Iк2 = 0,4 А;

Iк3 = 0 А



Ответ

Источник тока Iк3 равен нулю. Исключаем его из схемы. Источник тока Iк2 может быть преобразован в эквивалентный источник ЭДС, полученный источник будет соединен последовательно с источником ЭДС Е1 . Выполняем преобразование:

Схема после преобразования имеет вид:
