Для  крепления  и  изоляции  токоведущих  частей  электроустановки применена гирлянда подвесных изоляторов. По величине заданного номинального напряжения, назначению электроустановки и степени загрязненности атмосферы требуется:

1. Выбрать тип изолятора и обосновать его выбор.

2. Начертить эскиз конструкции выбранного изолятора и привести числовые значения его основных характеристик.

3. Определить необходимое количество изоляторов в гирлянде.

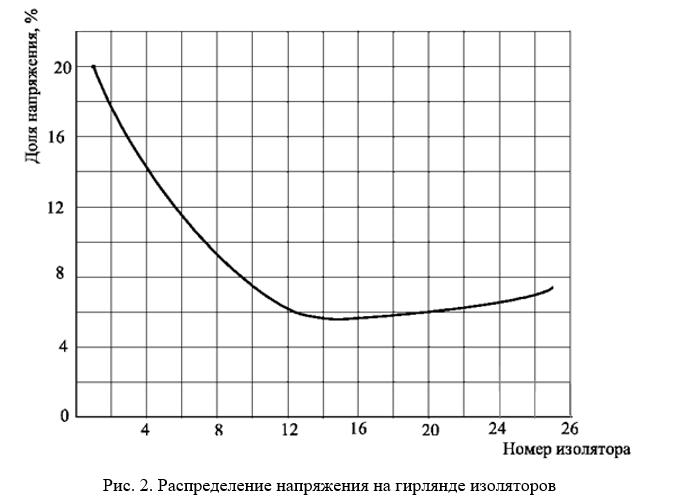

4. Рассчитать и построить график распределения падения напряжения вдоль гирлянды изоляторов.

5. Указать возможные пути выравнивания напряжения.

Исходные данные:

Таблица 2

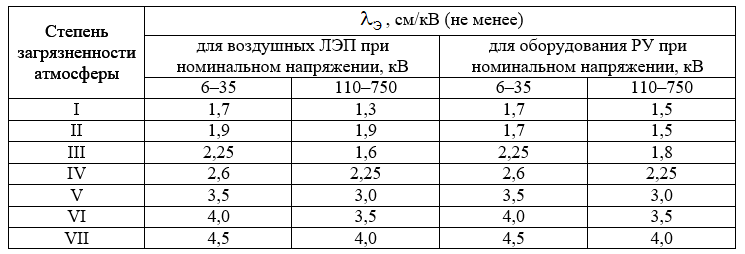

Нормированная удельная эффективная длина пути утечки

Таблица 3

Максимальные рабочие напряжения электрических систем
