Условие задачи
Для магнитоэлектрического амперметра с внутренним сопротивлением Ri=1,43kom, ценой деления Ci=4,0 мкА/дел и шкалой с N=50 дел рассчитать сопротивление шунта и внутреннее сопротивление амперметра, полученное при расширении его предела измерения по току до значения Ia=25mA.
Определить методическую погрешность измерения тока при включении амперметра в цепь (рис. 2.1). Сопротивление нагрузки Rн1=33 Oм.

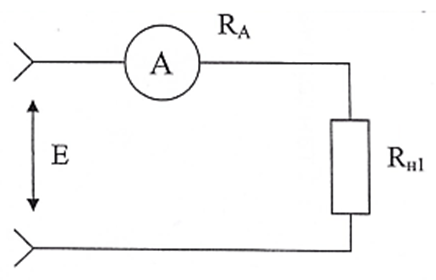

Рисунок 2.1 Цепь измерения тока амперметром с рассчитанными параметрами
Ответ
Для расширения предела измерения тока параллельно амперметру включается шунтирующий резистор (шунт) с сопротивлением Rш (рис. 2.2) с тем, чтобы через него проходила большая часть измеряемого тока. На рисунке обозначено: Iи измеряемый ток, Iпр ток полного отклонения стрелки измерительного механизма (ИМ) миллиамперметра с внутренним сопротивлением Ri, вызывающий отклонение стрелки прибора до конечной оцифрованной отметки шкалы. При этом сопротивление шунта всегда значительно меньше, чем сопротивление рамки подвижной части ИМ миллиамперметра [1-3]
