Условие задачи
Для обеспечения питания специального электрооборудования постоянным током в пределах строительной площадки используется передвижная электростанция с приводным дизельным двигателем и генератором постоянного тока с параллельным возбуждением.
К генератору через двухпроводную линию электропередачи длиной lЛ подключено электрооборудование.
Длина двух соединительных проводов линии 2lл, их сечение S. Линия имеет или медные провода с удельным сопротивлением провода
или алюминиевые провода с удельным сопротивлением провода
Напряжение в конце двухпроводной линии U2, внутреннее сопротивление генератора R0 = 0,1 Ом (одинаковое для всех вариантов). На напряжение U2 включены параллельно соединенные электродвигатель, потребляющий ток IД, и группа одинаковых нагревательных приборов, которые вместе потребляют ток IН. Число нагревательных приборов п, мощность каждого нагревательного прибора РН1.
Требуется:
Начертить (скопировать) электрическую схему и схему замещения заданной цепи (см. рис. 1.1 и рис. 1.2).
Определить:
Мощность, потребляемую электродвигателем РД при заданном токе двигателя IД.
Мощность группы нагревательных приборов РН.
Ток группы нагревательных приборов IН.
Ток в линии IЛ, сопротивление двухпроводной линии RЛ и падение напряжения в линии электропередачи UЛ.
Напряжение на внутреннем сопротивлении генератора U0, напряжение на выходе генератора UГ и ЭДС генератора Е.
Плотность тока в проводах линии jЛ.
Мощность, потребляемую нагрузкой Р2 и общую потребляемую мощность Р1 с учетом потерь в линии электропередачи РЛ.
Коэффициент полезного действия η системы электроснабжения постоянным током установленного электрооборудования.
Электроэнергию, вырабатываемую генератором за 30 суток при 10-и часовой работе в сутки.
Рассчитать величину напряжения в конце линии U'2 после отключения электродвигателя.
Чему станет равно напряжение в конце линии U''2 при полном отключении нагрузки и работающем генераторе?
Ответить письменно на вопрос: «Как влияет величина мощности нагрузки на напряжение питания самой нагрузки?»

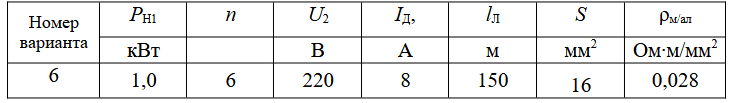

Таблица 1.1
Ответ
Электрическая схема питания электрооборудования строительной площадки для задачи №1 приведена на рис. 1.1.
Электрическую схему рис. 1.1. можно упростить с помощью эквивалентной схемы замещения (см. рис. 1.2), заменив условное схемное обозначение генератора постоянного тока на условное обозначение источника ЭДС Е, схемное обозначение двигателя на сопротивление двигателя RД, сопротивления 2-х проводов линии RЛ/2 на общее сопротивление двухпроводной линии RЛ и группу из п одинаковых нагревательных приборов с сопротивлением каждого RН1 на эквивалентное сопротивление этой группы RН.
Генератор пост...
