Для однофазной электрической, цепи переменного тока дана схема. По заданным рассчитать: - для параллельного соединения резистора (R), катушки индуктивности(L), конденсатора (C):
«Для однофазной электрической, цепи переменного тока дана схема. По заданным рассчитать: - для параллельного соединения резистора (R), катушки индуктивности(L), конденсатора (C):»
- Электроника, электротехника, радиотехника
Условие:
Для однофазной электрической, цепи переменного тока дана схема. По заданным рассчитать:
- для параллельного соединения резистора (R), катушки индуктивности(L), конденсатора (C):
1)Токи в ветвях и в неразветвленной части цепи;
2) Активные мощности ветвей;
3)Углы сдвига фаз между током и напряжением первой и второй ветви;
4) Построить векторную диаграмму.

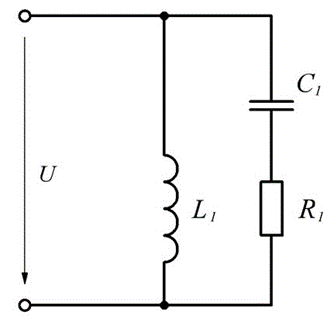

Рис.4.1. Заданная схема
Решение:
1. Определяем сопротивления реактивных элементов:
здесь L1 = 5 мГн = 5 ∙ 10-3Гн
