Условие задачи

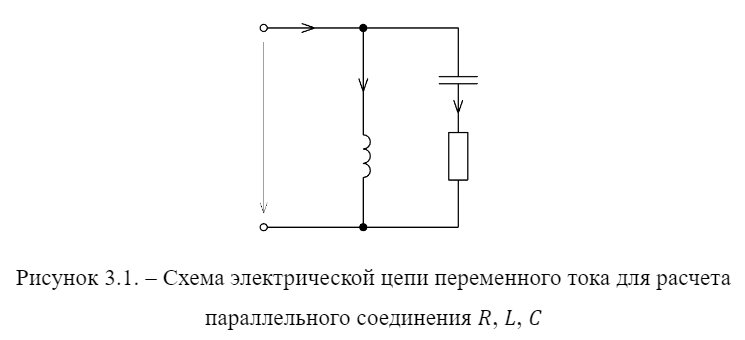

Для однофазной электрической, цепи переменного тока (рис. 3.1) рассчитать:
1) Токи в ветвях и в неразветвленной части цепи;
2) Активные мощности ветвей;
3) Углы сдвига фаз между током и напряжением первой и второй ветви;
4) Построить векторную диаграмму.
Дано: U=564sin 628t В; R1=15 Ом; XL1=45 Ом; XC1=65 Ом
Ответ
1) Определяем токи в ветвях и в неразветвленной части цепи;

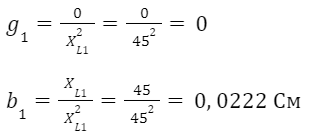

Рассчитываем активную g1 и реактивную b1 проводимости первой ветви:
Полную проводимость Y1 находим по формуле:
Рассчитываем активную g2 и ре...
