Условие задачи

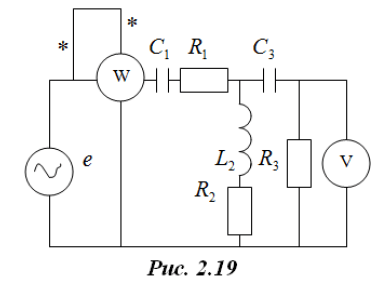

Для однофазной линейной электрической цепи синусоидального тока, схема которой определяется согласно по данным таблице. Выполните следующее.
- На основании законов Кирхгофа составить математическую модель для определения токов во всех ветвях цепи.
- Определить действующее значения токов в ветвях цепи, воспользовавшись одним из методов расчета линейных электрических цепей.
- Опреднлить действующие значения падений напряжений на каждом элементе электрической цепи.
- Определить показания электромагнитного вольтметра.
- Определить показания электродинамического ваттметра.
- Составить балансы активной, реактивной и полной мощностей.
- Построить в масштабе векторные диаграммы токов и напряжений.
Ответ

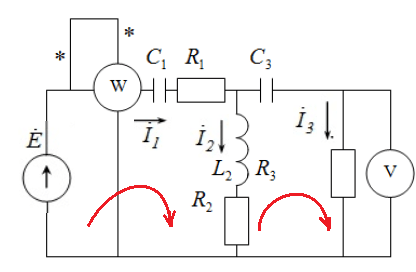

1. Систему уравнений по законам Кирхгоффа
I1 - I2 - I3 = 0
I1(R1 - jXc1) + I2(R2 - jXL2) = E
I3R3 - I2(R2 + jXL2) = 0
2. Расчет токов

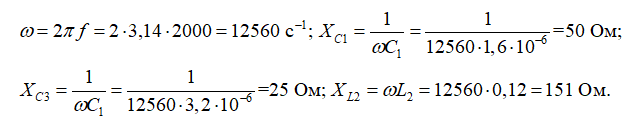

Расчет реактивных сопротивлений
Сопротивления ветвей схе...
