Для простой цепи, принципиальная электрическая схема которой изображена на рисунке заданы параметры элементов в таблице, требуется определить ток через активное сопротивление
«Для простой цепи, принципиальная электрическая схема которой изображена на рисунке заданы параметры элементов в таблице, требуется определить ток через активное сопротивление»
- Электроника, электротехника, радиотехника
Условие:
Для простой цепи, принципиальная электрическая схема которой изображена на рис. 1 заданы параметры элементов в табл. 1.
Рисунок 1 – Заданная схема цепи постоянного тока
Таблица 1 – Заданные параметры элементов цепи
Требуется определить ток через активное сопротивление
Решение:

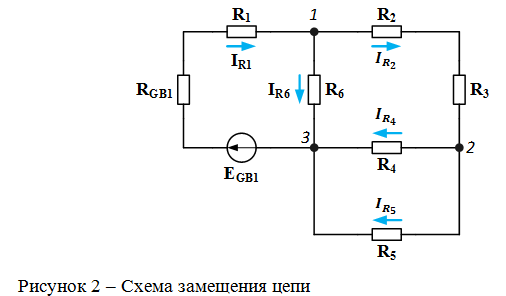

1. Составим схему замещения цепи (рис. 2).
В этой схеме аккумуляторная батарея замещена последовательно соединенными идеальным источником ЭДС и идеальным резистором с сопротивлением, равным внутреннему сопротивлению батареи.
Направление тока (стрелки) внутри источника выбираем от минуса к плюсу. Так как цепь простая, то направление тока во всех ветвях определяется направлением включения источника.
2....
