Условие задачи
Для разветвленной цепи переменного тока, изображенной на рисунке Вашего варианта, определить величины, которые не даны в условиях задачи:
1. I1 и I2 – токи в параллельных ветвях, А;
2. I – ток в неразветвленной части цепи, А;
3. U – подведенное напряжение, В.
Построить в масштабе векторную диаграмму, по ней определить угол сдвига фаз между током и напряжением цепи – φо.

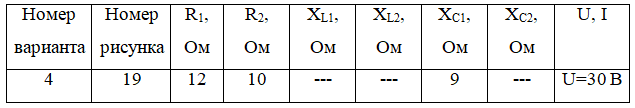

Данные для решения задачи.
Ответ
Полные сопротивления ветвей:
Активные проводимости ветвей:
Эквивалентная активная проводимость:
