Для разветвленной цепи переменного тока определить величины, которые не даны в условиях задачи. Построить в масштабе векторную диаграмму, по ней определить угол сдвига фаз между током и напряжением цепи – φо.
«Для разветвленной цепи переменного тока определить величины, которые не даны в условиях задачи.
Построить в масштабе векторную диаграмму, по ней определить угол сдвига фаз между током и напряжением цепи – φо.»
- Электроника, электротехника, радиотехника
Условие:

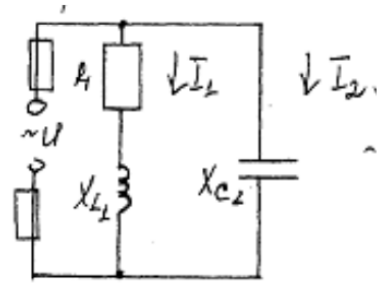

Для разветвленной цепи переменного тока, изображенной на рисунке Вашего варианта, определить величины, которые не даны в условиях задачи:
1.I1 и I2- токи в параллельных ветвях, А;
2.I – ток в неразветвленной части цепи, А;
3.U – подведенное напряжение, В.
Построить в масштабе векторную диаграмму, по ней определить угол сдвига фаз между током и напряжением цепи – φо.
Дано:
R1 = 6 Ом, XL1 = 8 Ом, XC1 = 6 Ом, L2= 10А
Решение:
1. Определяем полное сопротивление цепи:
2. Определяем напряжение, подведенное к цепи:
3. Ток в первой ветви:
