Условие задачи
Для системы трехфазный асинхронный электродвигатель – рабочая машина (двигатель питается от сети напряжением 380/220 В):
По данным нагрузочной диаграммы, используя метод эквивалентных величин, определить необходимую мощность приводного электродвигателя по нагреву. Выбрать по каталогу в качестве приводного электродвигателя четырехполюсной асинхронный двигатель общего назначения серии 4А или двигатель с.х. назначения.
Рассчитать и построить механическую характеристику электродвигателя
, определить мощность, потребляемую из сети в номинальном режиме, номинальный и пусковой ток электродвигателя.
Рассчитать и построить на том же графике механическую характеристику рабочей машины
, приведенную к угловой скорости вращения вала электродвигателя.
Определить графоаналитическим методом (методом площадей) продолжительность пуска электродвигателя с нагрузкой при номинальном напряжении.
Оценить условия запуска электродвигателя с нагрузкой при снижении питающего напряжения на
Исходные данные:
Р1=4 кВт, Р2=7 кВт, Р3=9 кВт, Р4=5 кВт, t1=10 мин, t2=6 мин, t3=8 мин, t4=5 мин, η=0,82, nPM=900 об/мин, МРМ=55 Н∙м, J=0,1 кг∙м2, α=2.
Ответ
На основании исходных данных построим нагрузочную диаграмму электродвигателя привода.

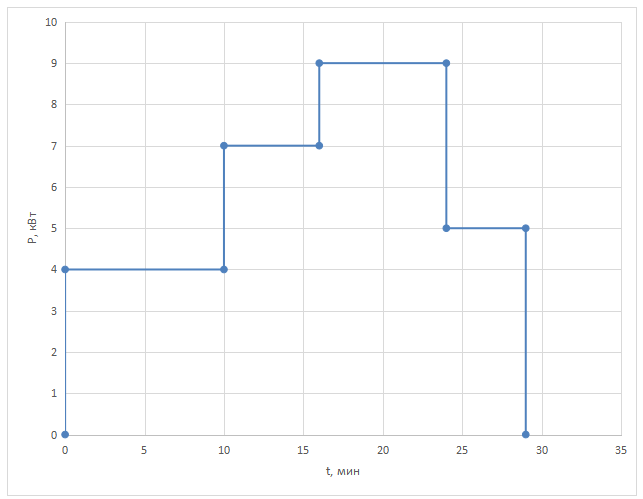

Рисунок 1 Нагрузочная диаграмма.
Рассчитаем на основании нагрузочной диаграммы эквивалентную (среднеквадратическую) нагрузку и нанесем ее на нагрузочную диаграмму.
