Для соответствующего заданному варианту графика нагрузки: 1 Определить, к какому из 8 режимов работы двигателя в соответствии с ГОСТ 183-74 можно отнести данный график.
«Для соответствующего заданному варианту графика нагрузки: 1 Определить, к какому из 8 режимов работы двигателя в соответствии с ГОСТ 183-74 можно отнести данный график.»
- Электроника, электротехника, радиотехника
Условие:
Для соответствующего заданному варианту графика нагрузки:
- Определить, к какому из 8 режимов работы двигателя в соответствии с ГОСТ 183-74 можно отнести данный график.
- Определить требуемую номинальную мощность двигателя по условиям нагрева с проверкой по перегрузочной способности.
- Выбрать наиболее подходящий двигатель, используя справочную литературу. Привести его технические данные, расшифровать марку.
Исходные данные:
P1 = 40 кВт, P2 = 5 кВт, P4 = 15 кВт, P5 = 10 кВт, t1 = t4 = 5 с, t2 = 20 с, t5 = 40 с, t01 = t02 = 30 с, n = 830 об/мин.
Решение:

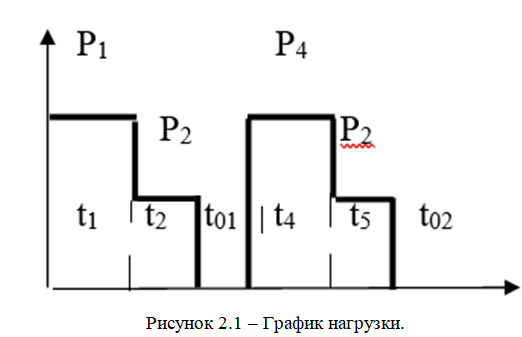

График нагрузки, представленный на рисунке 2.1 можно отнести к повторно-кратковременному режиму S3.
По нагрузочной диаграмме определяем эквивалентное значение момента:
Угловая скорость вращения двигателя:
