Для схемы четырёхполюсника, изображенной на рисунке, в которой L_1=6 Гн, C_1=4 мкФ, R_1=R_2=30 Ом, f=50 Гц, найти матрицы параметров [A], [Y], [H] на заданной частоте.
«Для схемы четырёхполюсника, изображенной на рисунке, в которой L_1=6 Гн, C_1=4 мкФ, R_1=R_2=30 Ом, f=50 Гц, найти матрицы параметров [A], [Y], [H] на заданной частоте.»
- Электроника, электротехника, радиотехника
Условие:
Для схемы четырёхполюсника (рис. 1), в которой L1=6 Гн, C1=4 мкФ, R1=R2=30 Ом, f=50 Гц, найти матрицы параметров [A], [Y], [H] на заданной частоте.

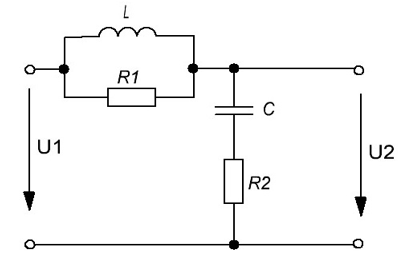

Рисунок 1 – Схема четырёхполюсника
Решение:
Для нахождения коэффициентов матрицы параметров, необходимо использовать режимы короткого замыкания (кз) и холостого хода (хх) на выходе четырёхполюсника.
Алгоритм решения задания:

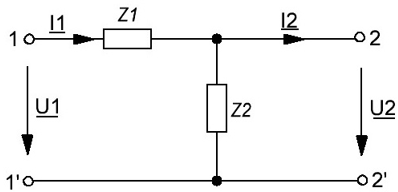

1. Укажем на схеме четырёхполюсника направления токов и напряжений на его входе и выходе (рис. 2).
Рисунок 2 Схема четырёхполюсника
Для краткости записи введены обозначения:
