Для схемы четырёхполюсника, в которой L1 равно одна целая восемь десятых Гн, C1 ноль целых восемь десятых мкФ, R1 равно R2 равно тридцать Ом, f равно пятьдесят Гц, найти матрицы параметров на заданной частоте.
«Для схемы четырёхполюсника, в которой L1 равно одна целая восемь десятых Гн, C1 ноль целых восемь десятых мкФ, R1 равно R2 равно тридцать Ом, f равно пятьдесят Гц, найти матрицы параметров на заданной частоте.»
- Электроника, электротехника, радиотехника
Условие:
Для схемы четырёхполюсника (рис. 3), в которой L1=1.8 Гн, C1=0.8 мкФ, R1=R2=30 Ом, f=50 Гц, найти матрицы параметров [A], [Y], [H] на заданной частоте.

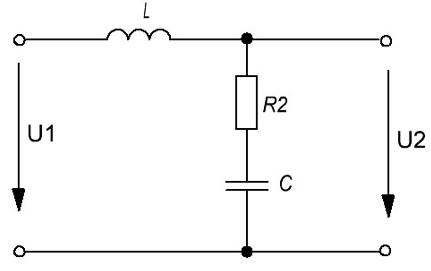

Рисунок 3 – Схема четырёхполюсника
Решение:
Для нахождения коэффициентов матрицы [A] параметров, необходимо использовать режимы короткого замыкания (кз) и холостого хода (хх) на выходе четырёхполюсника.
Алгоритм решения задания:

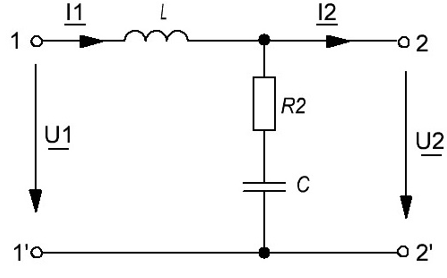

Укажем на схеме четырёхполюсника направления токов и напряжений на его входе и выходе (рис. 4).
Рисунок 4 Схема четырёхполюсника
2. Запишем систему уравнений четырёхполюсника в А-форме:
