Условие:

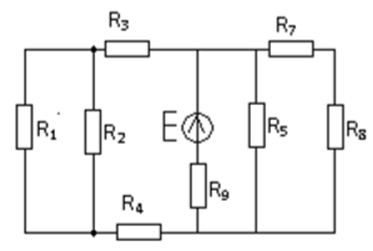

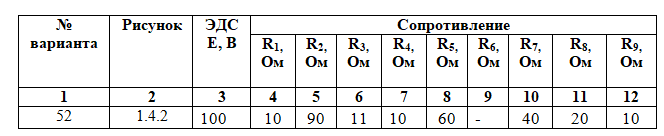

Для схемы электрической цепи изображенной на Рис. 1.4 (Рис. 1.4.1 – 1.4.10), с учетом данных своего варианта (табл. 1.1) необходимо выполнить:
- методом преобразований (свертки) определить токи во всех ветвях схемы;
- определить входное сопротивление исходной схемы относительно произвольно выбранной ветви;
Решение:

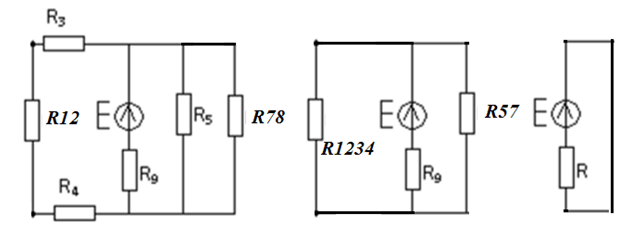

Произведем последовательные преобразования
R78 = R7 + R8 = 20 + 20 = 60 (Ом)
R1234 = R12 + R3 + R4 = 9 + 11 + 10 = 30 (Ом)
